El desafío técnico: drenaje en espacio reducido con alta carga de confinamiento
En estructuras de contención, el agua que no se ve es la que genera fallas. La presión hidrostática acumulada detrás de un muro actúa de forma silenciosa hasta superar la capacidad estructural del sistema.
En el proyecto del Edificio Natividad, los muros de contención de hormigón armado requerían un sistema de drenaje vertical eficiente en un entorno con espacio reducido detrás del muro. Los muros requerían un sistema de drenaje permanente detrás de la estructura, en una zona con espacio reducido entre el muro y el suelo excavado del predio vecino. Las condiciones específicas incluían:
- Presencia de agua subterránea que generaba presión hidrostática sobre el muro
- Espacio disponible detrás del muro insuficiente para drenes granulares de espesor estándar
- Alta carga de compresión sobre el sistema drenante por el relleno posterior
- Requerimiento de desempeño hidráulico confiable a largo plazo sin mantenimiento
La presión hidrostática no resuelta en un muro de contención genera empujes que pueden exceder los esfuerzos de diseño estructural. En muros de hormigón armado de edificios, esto se traduce en fisuración, desplazamiento o falla estructural progresiva.
Por qué el dren francés no era la solución adecuada
El drenaje granular tipo dren francés es la solución convencional para este tipo de aplicaciones. Sin embargo, en el proyecto del Edificio Natividad presentaba limitaciones técnicas y constructivas concretas.
Limitaciones del dren granular:
- Espesor requerido: entre 30 y 60 cm de material granular filtrante
- Espacio disponible: insuficiente para ese espesor en la zona detrás del muro
- Riesgo de colmatación: el material granular puede perder permeabilidad por migración de finos con el tiempo
- Pérdida de capacidad bajo carga: algunos sistemas granulares reducen su permeabilidad cuando la carga de compresión es elevada
Si el sistema de drenaje falla o pierde capacidad, la presión hidrostática se acumula detrás del muro. Este incremento de presión puede generar:
- Esfuerzos de empuje superiores a los contemplados en el diseño estructural
- Fisuración del hormigón en zonas de tracción
- Desplazamiento progresivo del muro
- Ingreso de agua al interior de la estructura
La propuesta técnica: geocompuesto drenante ISOCOR 8E
El equipo técnico de Grupo R&N evaluó las condiciones del proyecto y seleccionó el geocompuesto drenante ISOCOR 8E como sistema de drenaje vertical, por tres criterios técnicos determinantes.
Espesor: el ISOCOR 8E tiene un espesor aproximado de 8 mm, frente a los 30–60 cm del drenaje granular. Esto resolvió la restricción de espacio disponible detrás del muro sin comprometer la capacidad hidráulica del sistema.
Resistencia al aplastamiento: el núcleo semirrígido de HDPE mantiene su capacidad de flujo bajo altas cargas de confinamiento. A diferencia de algunos materiales drenantes blandos, el ISOCOR 8E no colapsa bajo la presión del relleno posterior al muro.
Capacidad hidráulica a largo plazo: el sistema captador-conductor del geocompuesto, protegido por geotextil no tejido en ambas caras, mantiene su permeabilidad sin riesgo de colmatación por migración de finos.
La instalación fue directamente contra el suelo excavado del vecino, lo que simplificó el proceso constructivo y redujo tiempos de obra frente a la alternativa granular.
Geocompuesto drenante ISOCOR 8E: especificaciones aplicadas al proyecto
El geocompuesto drenante ISOCOR 8E es un sistema de drenaje compuesto por núcleo semirrígido de HDPE recubierto con geotextil no tejido en ambas caras.
Especificaciones técnicas aplicadas:
- Núcleo: HDPE semirrígido de alta resistencia al aplastamiento
- Espesor total: ~8 mm
- Recubrimiento: geotextil no tejido en ambas caras (función filtrante)
- Función: captación y conducción de agua subterránea en drenaje vertical
- Área instalada: 660 m²
- Aplicación: drenaje vertical detrás de muros de contención de hormigón armado
Proceso de instalación:

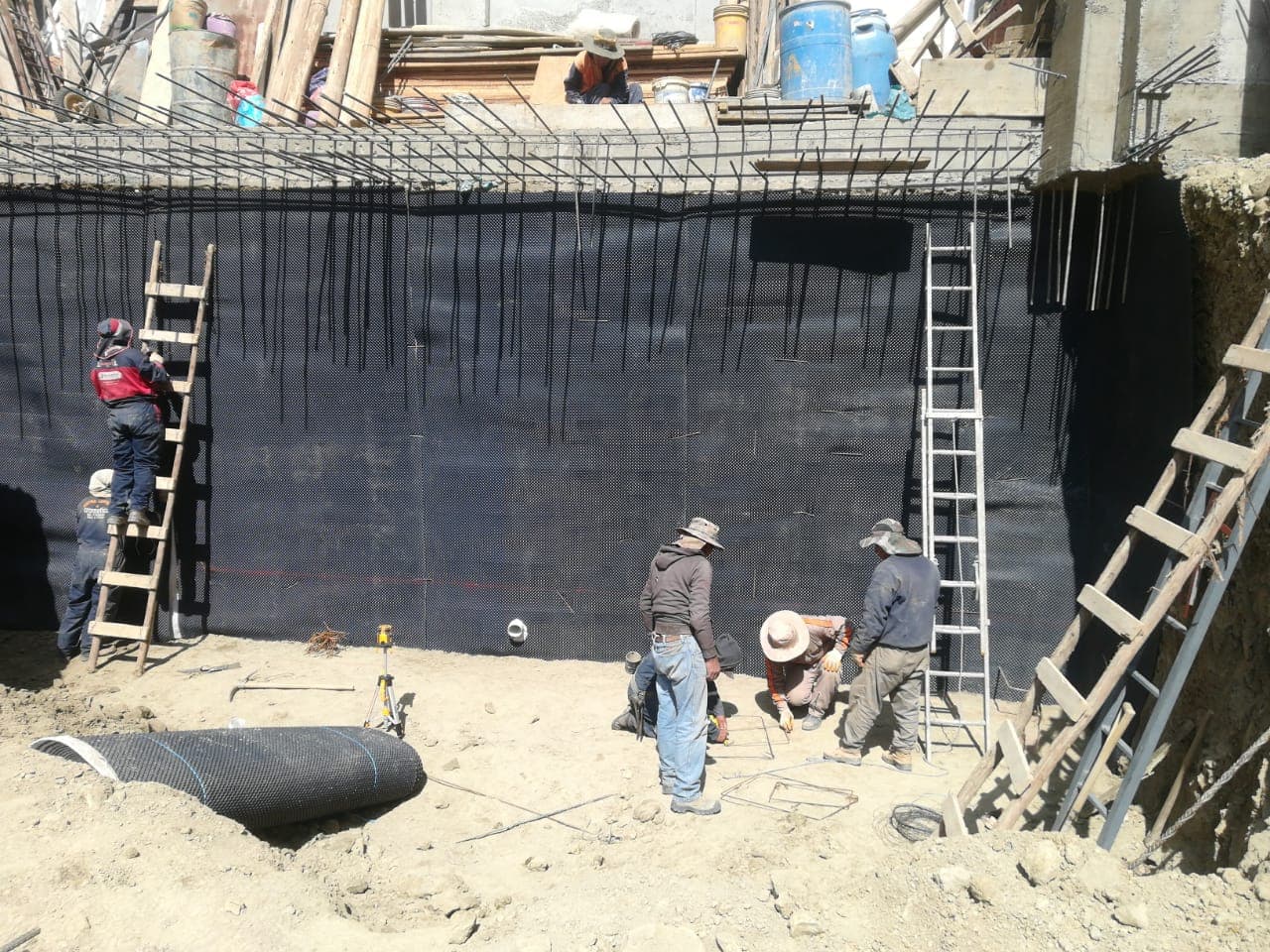

La lámina de geocompuesto ISOCOR 8E se colocó verticalmente contra el suelo excavado, fijada al muro de hormigón, con el geotextil en contacto con el suelo natural. El agua subterránea penetra a través del geotextil filtrante, circula por el núcleo drenante y es evacuada hacia el sistema de colección en la base del muro.
Resultados del sistema de drenaje en Edificio Natividad
La implementación del geocompuesto drenante ISOCOR 8E produjo resultados verificables en términos técnicos y operativos:
Resultados técnicos:
- 660 m² de drenaje vertical instalado en espacio reducido (8 mm de espesor efectivo)
- Evacuación eficiente del agua subterránea sin riesgo de acumulación de presión hidrostática
- Capacidad hidráulica mantenida bajo la carga de confinamiento del relleno posterior
- Eliminación del riesgo de colmatación a largo plazo por diseño del geotextil filtrante
- Mayor protección estructural del muro de hormigón armado
Resultados operativos:
- Reducción del espesor del sistema drenante de 30–60 cm a 8 mm
- Menor volumen de excavación requerido para alojar el sistema
- Instalación más rápida que el drenaje granular convencional
- Sin necesidad de mantenimiento del sistema drenante en condiciones normales
El drenaje no es un detalle: es parte de la estructura
El caso del Edificio Natividad ilustra un principio técnico que con frecuencia se subestima en el diseño de estructuras de contención: el sistema de drenaje no es un complemento del muro, es parte de su desempeño estructural.
Un muro de contención diseñado para determinadas presiones de suelo puede ser insuficiente si las presiones hidrostáticas no se controlan. El drenaje define las cargas reales que actúan sobre el muro.
El geocompuesto drenante ISOCOR 8E ofrece una ventaja técnica concreta sobre el drenaje granular en aplicaciones con espacio reducido: proporciona mayor o igual capacidad hidráulica en una fracción del espesor, con resistencia al aplastamiento que los sistemas granulares no garantizan bajo alta carga de confinamiento.
Para proyectos de edificios con sótanos, muros de contención en cortes urbanos o estructuras de retención en Bolivia y Paraguay, la evaluación del sistema de drenaje debe ser parte del diseño estructural desde el inicio.
